Антена WIFI дискова -8 елементів.

Антена WIFI дискова "Пушка" -8 елементів.

Це супер класна антена.

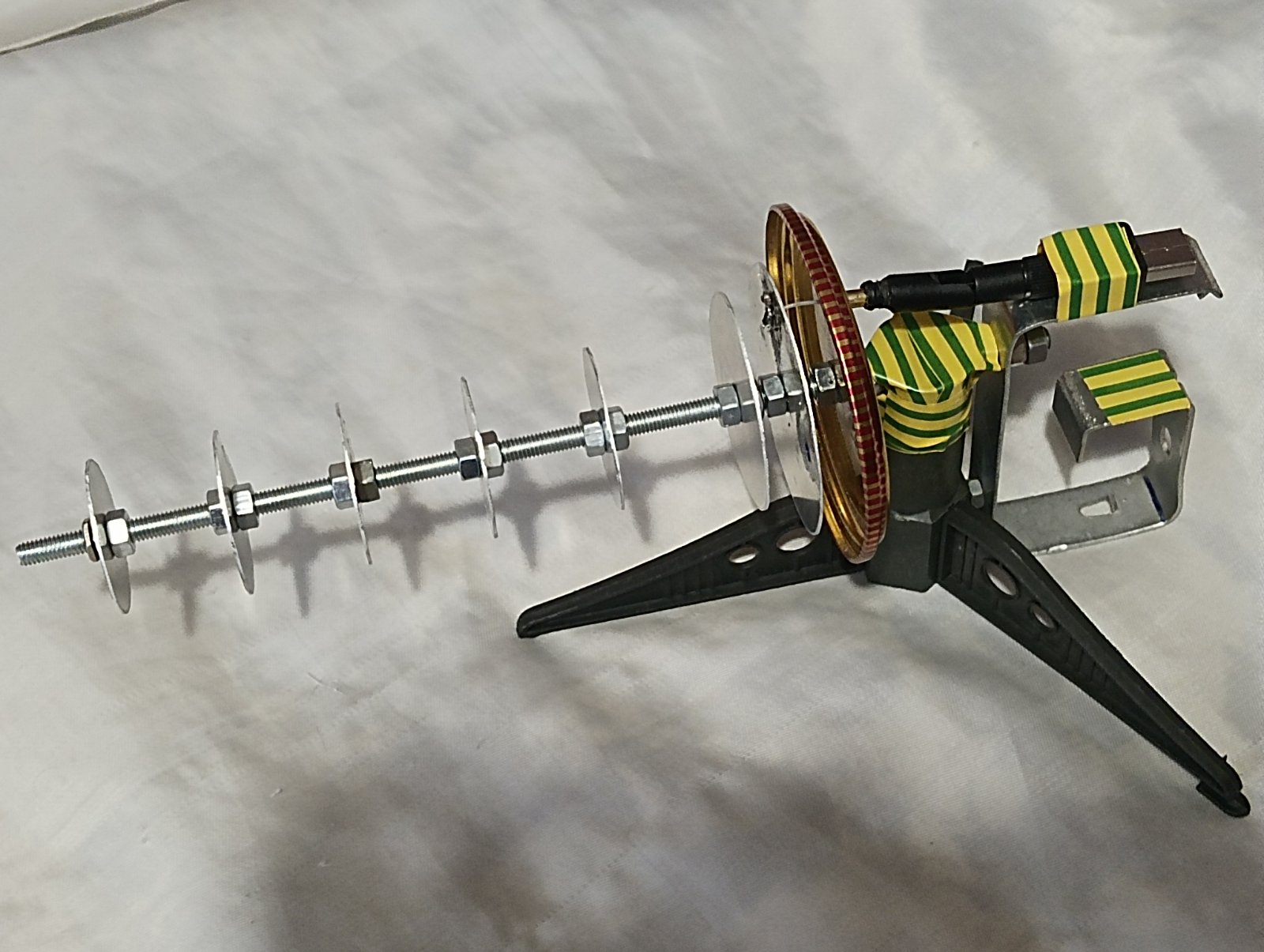

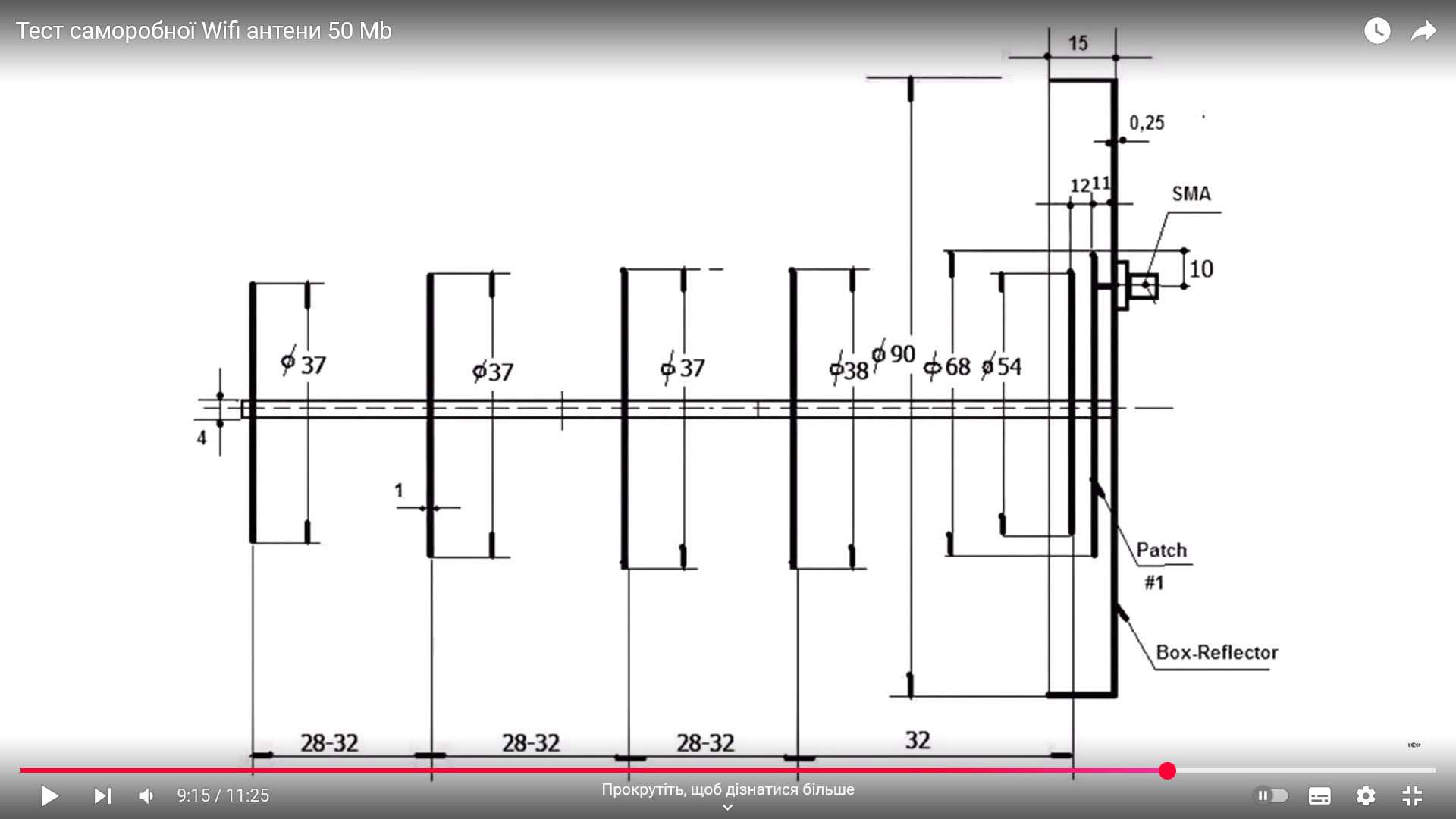

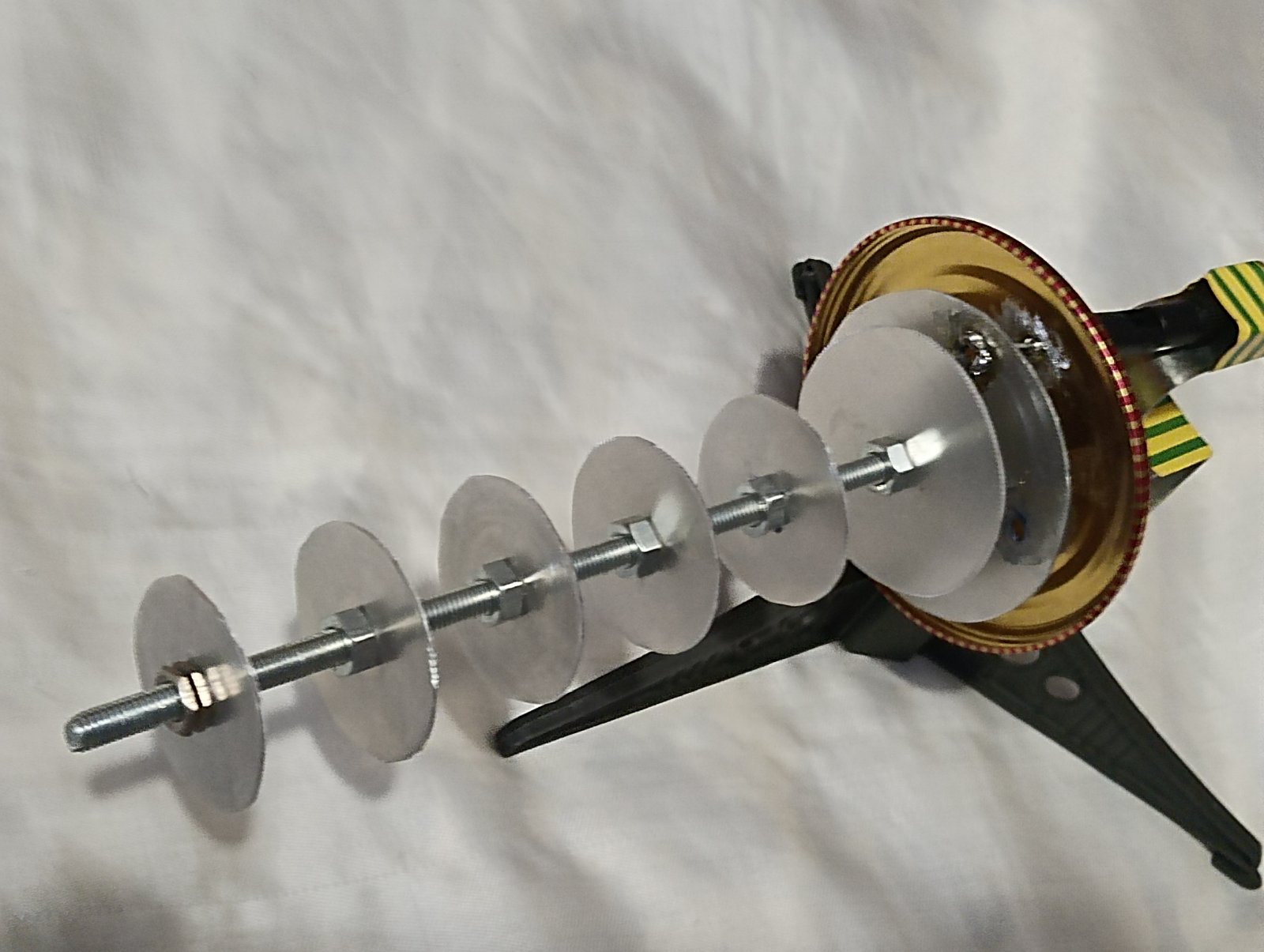

Я складав її з шпильки діаметром 6мм. Кружечки вирізав з металу -з екранування несправного монітора. Малюнок антени приведено на фото. Але в мене шпилька була трохи задовга, я її не став обрізати, а додатково прикрутив ще один директор (кружечок) спереду антени. При цьому прийом трохи поліпшився...

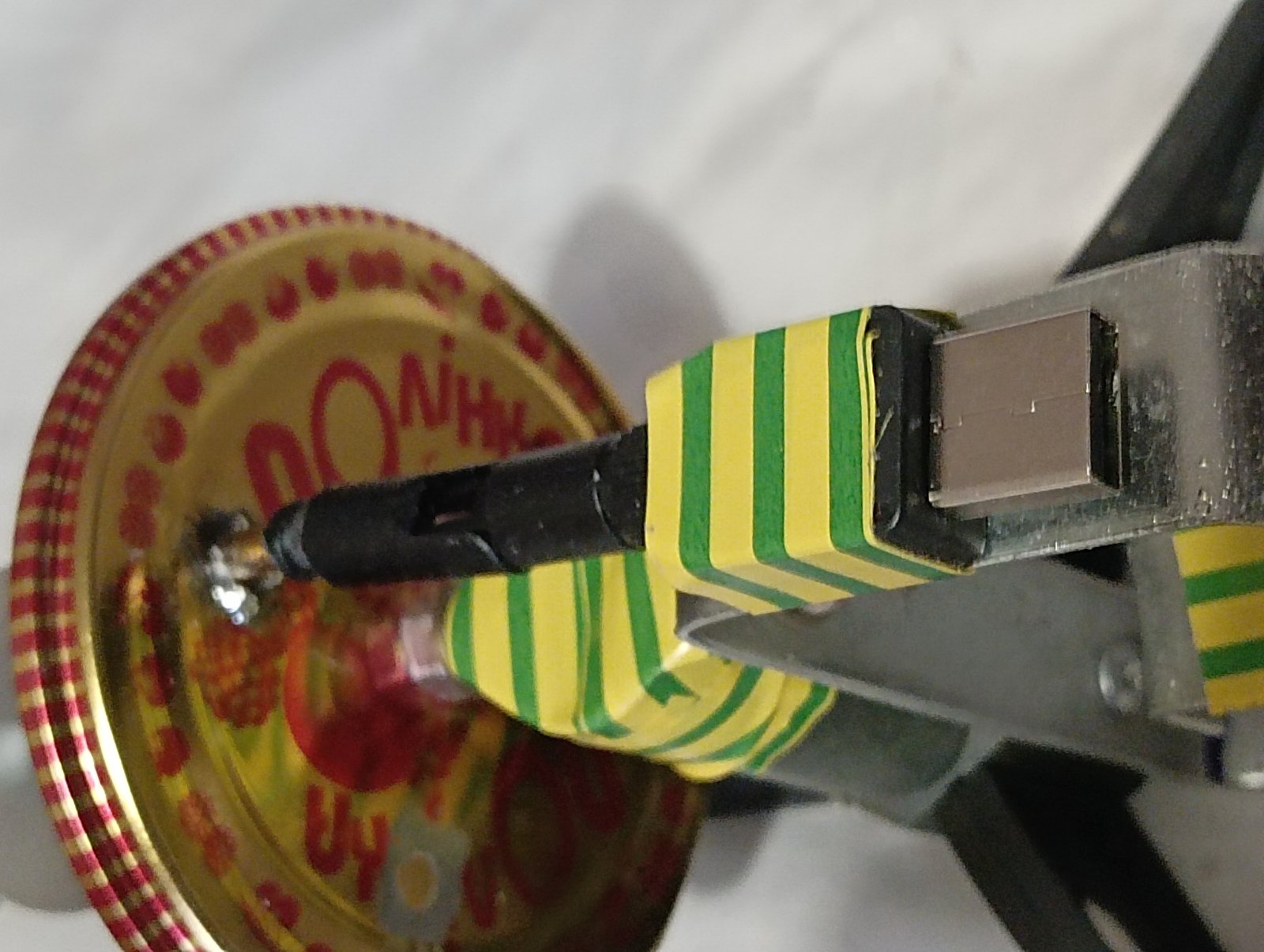

Адаптер з Аліекспресс (b,g,n) як на фото, антену цього адаптера я розрізав по мітці, екран припаяв до кришки, а центральну жилку- до передостаннього кружечка.
Підставка взята мною зі старої штучної ялинки.
В цій антені дуже вузька діаграма направленості, це трохи погано- чуть здвинув напрямок антени і прийом вже погіршився...

Подивитися як люди роблять цю антену можна за посиланням: https://www.youtube.com/watch?v=s-MKhffuPzM&ab_channel=KREOSAN

Ще один зразок схожої антени з 6-ти кришок 9db: https://www.youtube.com/watch?v=raAtvQLkneg&ab_channel=QThink
